软件简介

PLAXIS 2D CONNECT Edition最新版是一款功能实用的有限元分析工具。PLAXIS 2D CONNECT Edition官方版可以自动生成非结构化有限元网格，2D中土体采用15节点三角形单元。PLAXIS 2D CONNECT Edition还具有强大的后处理功能，能够输出结果等值线、彩色云图、等值面及矢量分布图。

功能介绍

1、本构模型：

线弹性模型、莫尔库仑模型、土体硬化模型、小应变土体硬化模型、软土蠕变模型、软土模型、修正剑桥模型、霍克-布朗模型、节理岩体模型、NGI-ADP模型、Sekiguchi-Ohta模型、用户自定义本构模型。

2、几何建模：

五个标签引导符合岩土工程分析习惯的操作流程，图形化用户界面，交互式的CAD建模方式，支持CAD图形文件导入，可通过隧道设计器施加曲线荷载，可指定各向异性应变，可设置集中荷载和分布荷载的任意组合模式，可设置铰和转动弹簧，提供专门的隧道设计器。

3、结构单元：

提供岩土工程中常见的板、Embedded排桩、土工格栅、锚杆等结构单元，可以考虑结构单元的弹塑性行为，可以考虑板端承载力以模拟板端反力，锚杆单元可考虑残余强度属性;

此外还提供了界面单元以模拟土-结构相互作用及岩土体中软弱面，可以考虑界面单元的残余强度属性。

4、网格划分：

全自动网格划分，自动生成15节点三角形单元，可指定局部网格加密或加粗及整体加密或加粗。

5、施工阶段模拟：

方便模拟施工阶段，可考虑各种复杂支护结构体系的力学效应，可获得各阶段的地下水瞬态渗流过程，可以引入分项系数。

6、计算分析功能：

塑性计算，固结计算，安全性计算(强度折减法)，地下水渗流计算(可考虑随时间变化的复杂的水头边界)，完全流固耦合分析(可考虑不饱和土中的吸力及渗透系数衰减)，动力分析(自由振动、动力时程分析，可施加自由场边界、粘性吸收边界、波速及瑞利阻尼，可施加水平、竖向加速度乘子);

支持64位+多核计算(VIP);

修改模型后支持施工阶段自动重生成;内置参数变化和敏感性分析工具。

7、结果输出：

等值线、彩色云图、矢量图，结构内力、结构变形，数据表格，结果变化曲线(如荷载-位移曲线、应力应变曲线等)，可生成结果报告文档和结果动画;

能够在视图上添加注释;计算过程中可暂停计算并输出中间计算结果便于及时检查和修正。

8、特色功能：

土工试验模拟(可模拟三轴试验、直剪试验、侧限压缩试验、等应变率压缩试验、常规三轴试验，可导入实际的室内土工试验数据进行曲线拟合和参数优化);

阶段位移求和;

实体单元内力积分;HS、HSS本构。

PLAXIS 2D CONNECT Edition软件特色

1、前处理功能

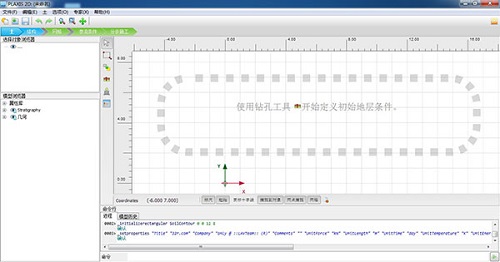

PLAXIS系列程序界面友好，操作便捷。PLAXIS程序的【输入】程序界面下包括土层、结构、网格、水位、分步施工等五个标签，整个建模计算过程按此分析流程依次进行即可。PLAXIS程序具有交互式图形界面，其土层数据、结构、施工阶段、荷载和边界条件等都是在类似CAD绘图环境的操作界面中输入，支持DXF、DWG、3DS及地形图的导入，有曲线生成器可建立曲线，有多种工具可以进行交叉、合并、平移、分类框选、旋转、阵列等操作以建立复杂几何模型。PLAXIS可以自动生成非结构化有限元网格，2D中土体采用15节点三角形单元，3D中土体采用10节点四面体单元模拟。模型中可使用的结构单元包括板、梁、锚杆、土工格栅以及PLAXIS特有的Embedded桩单元，既可直接在模型中像绘制CAD图形一样画出，也可在命令行通过输入命令建立。土与结构相互作用采用界面单元模拟，比如板单元与土体之间的相互作用，建立板之后，可通过右键菜单一键生成接触界面。再比如渗流边界条件，可指定常水头、时间相关变化水头，既可在模型中直接绘制水位面，也可通过数据表格、水头变化函数等指定渗流边界条件。

2、计算分析功能

(1)计算功能强大，适用范围广。PLAXIS 2D/3D共包括三个模块，即主模块、渗流模块、动力模块，可进行塑性、安全性、固结、渗流、流固耦合、动力等各种分析。可对常规岩土工程问题(变形、强度)如地基、基础、开挖、支护、加载等进行塑性分析，可对涉及超孔压增长与消散的问题进行固结分析，可对涉及水位变化的问题进行渗流(稳态、瞬态)计算以及完全流固耦合分析，可对涉及动力荷载、地震作用的问题进行动力分析，可对涉及稳定性(安全系数)的问题进行安全性分析。从工程类型角度来看，可对基坑、地基基础、边坡、隧道、码头、水库坝体等工程进行分析。另外，PLAXIS程序还有专门的子程序用于模拟常规土工试验并可进行模型参数优化(土工试验室程序)。

(2)运算稳定，结果可靠。PLAXIS公司加入了NAFEMS(一个旨在促进各类工程问题的有限元方法应用的非盈利性组织)，PLAXIS研发团队始终与世界各地的岩土力学与数值方法研究人员保持密切联系，以使PLAXIS程序能够采用最先进的专业理论与技术，在业界保持高技术标准。众所周知，本构模型是一个岩土有限元软件的灵魂，PLAXIS程序率先引入了土体硬化模型(HS)和小应变土体硬化模型(HSS)这两个高级本构模型，能够考虑土体刚度随应力状态的变化，其典型应用如基坑开挖支护模拟，对于坑底回弹和地表沉降槽、以及支护结构的变形和内力等的计算结果，经过与众多工程实例监测数据的对比，已经得到世界范围内的广泛认可，成为开挖类有限元计算的首选本构，使得广大工程师摆脱了使用莫尔-库仑等初级本构难以考虑土体变刚度特性、甚至得到基坑连同地表整体上抬的计算结果的困扰。

3、后处理功能

PLAXIS程序具有强大的后处理功能，能够输出结果等值线、彩色云图、等值面及矢量分布图，能够输出结构单元的内力，能够直接输出实体单元内力，能够输出各阶段孔压变化，能够在输出视图上添加注释，能够绘制监测点变化曲线(曲线管理器)，能够自动生成计算结果报告和动画，在计算过程中能够预览计算结果以便于及时检查和修正模型。
